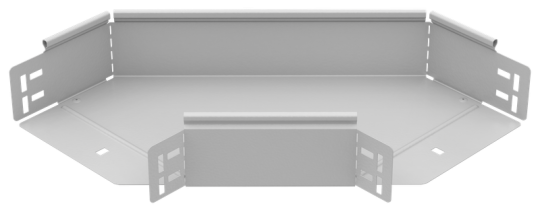

ESCA 7 Поворот 90град 80х200-1,5 RAL 9016 IEK ES7-PG-90-080-200-15-RGA

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Модель или исполнение: Интегрированный разъем
• Длина: 515 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 9016
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 200 мм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Изменение направления: Горизонтальный (-ая)
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Вес: 1,88 кг
• Материал: Сталь
• Цвет: Чисто белый
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Порошковая окраска
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 200 мм
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 10 мкм
• Перфорированная боковая стенка : Нет
