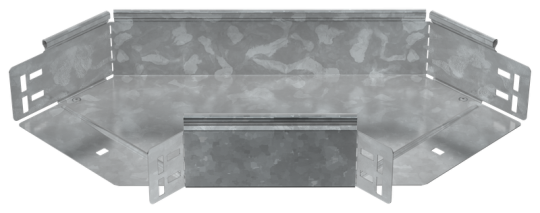

ESCA 7 Поворот 90град 80х150-1,5 HDZ IEK ES7-PG-90-080-150-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Длина: 444 мм
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Высота кабельного лотка : 80 мм
• Ширина ответвления: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Ширина: 150 мм
• Монтажная температура: -50...40 °C
• Вес: 1,5 кг
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Изменение направления: Горизонтальный (-ая)
• Толщина металла: 1.5 мм
