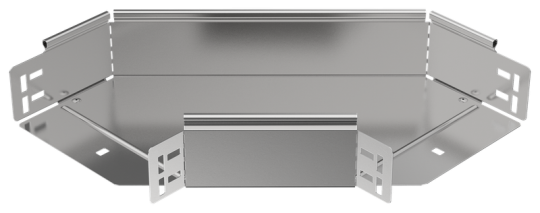

ESCA 7 Поворот 90град 80х150-1,5 IEK ES7-PG-90-080-150-15

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.5 мм
• Материал: Сталь
• Ширина: 150 мм
• Вес: 1,41 кг
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Ширина ответвления: 150 мм
• Изменение направления: Горизонтальный (-ая)
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Длина: 444 мм
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 80 мм
