Описание

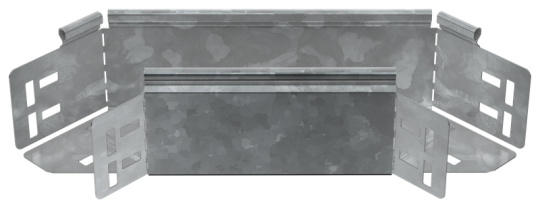

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Длина: 345 мм
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Изменение направления: Горизонтальный (-ая)
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Отклонение - угол : 90
• Ширина ответвления: 80 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Вес: 0,94 кг
• Монтажная температура: -50...40 °C
• Ширина: 80 мм
• Толщина металла: 1.5 мм
• Вид или марка материала: Прочее
