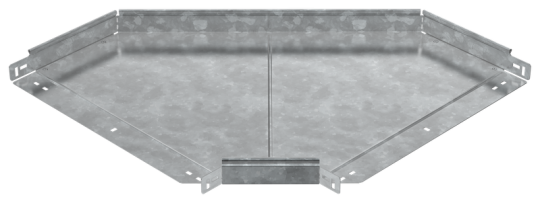

ESCA 7 Поворот 90град 50х500-1,5 HDZ IEK ES7-PG-90-050-500-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Ширина ответвления: 500 мм
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Вес: 5,24 кг
• Нержавеющая сталь травлёная: Нет
• Длина: 939 мм
• Толщина металла: 1.5 мм
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Ширина: 500 мм
• Изменение направления: Горизонтальный (-ая)
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
