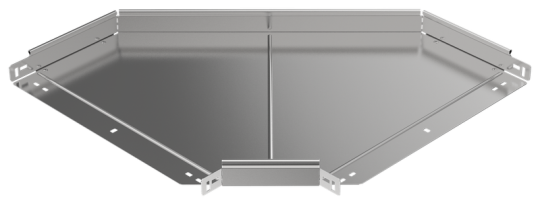

ESCA 7 Поворот 90град 50х500-1,5 IEK ES7-PG-90-050-500-15

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 90
• Ширина ответвления: 500 мм
• Вес: 4,91 кг
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Длина: 939 мм
• Толщина металла: 1.5 мм
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Горизонтальный (-ая)
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Ширина: 500 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Монтажная температура: -50...40 °C
