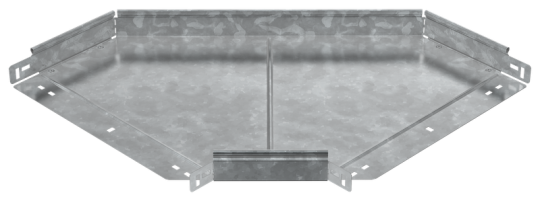

ESCA 7 Поворот 90град 50х400-1,5 HDZ IEK ES7-PG-90-050-400-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 400 мм
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Горизонтальный (-ая)
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.5 мм
• Ширина: 400 мм
• Длина: 797 мм
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Монтажная температура: -50...40 °C
• Вес: 3,84 кг
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 90
