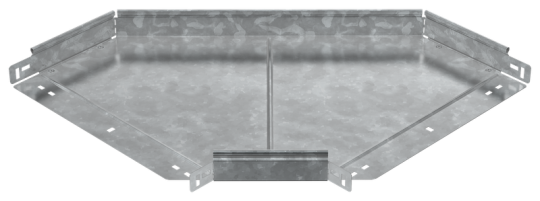

ESCA 7 Поворот 90град 50х300-1,5 HDZ IEK ES7-PG-90-050-300-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Вид или марка материала: Прочее
• Длина: 656 мм
• Высота кабельного лотка : 50 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Вес: 2,64 кг
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 55 мкм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Изменение направления: Горизонтальный (-ая)
• Ширина: 300 мм
• Ширина ответвления: 300 мм
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
