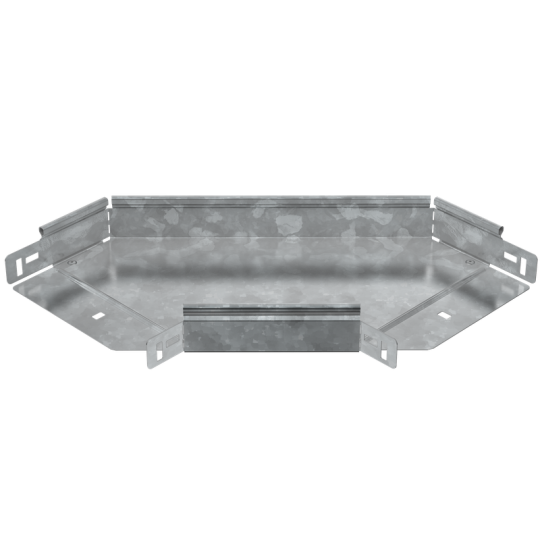

ESCA 7 Поворот 90град 50х200-1,5 HDZ IEK ES7-PG-90-050-200-15-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Ширина ответвления: 200 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Изменение направления: Горизонтальный (-ая)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Длина: 515 мм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 50 мм
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Ширина: 200 мм
• Толщина металла: 1.5 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,64 кг
