Описание

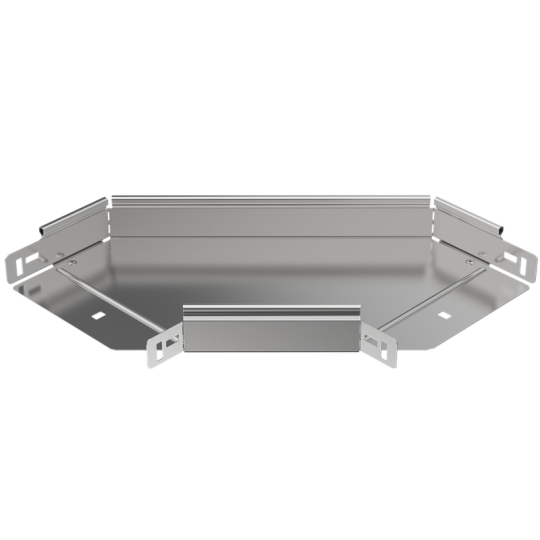

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Вес: 1,14 кг
• Высота кабельного лотка : 50 мм
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Изменение направления: Горизонтальный (-ая)
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Ширина: 150 мм
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 150 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 2
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Длина: 444 мм
• Монтажная температура: -50...40 °C
