Описание

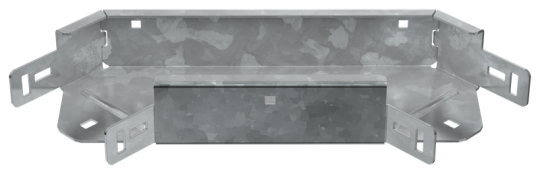

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 2.0 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Номер цвета RAL: 7047
• Длина: 372 мм
• Изменение направления: Горизонтальный (-ая)
• Цвет: Светло-серый
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Ширина: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Ширина ответвления: 100 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Вес: 1,08 кг
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 50 мм
• Толщина цинкового покрытия: 55 мкм
