ESCA 7 Поворот 45град 100х500-2,0 HDZ IEK ES7-PG-45-100-500-20-HDZ

Описание

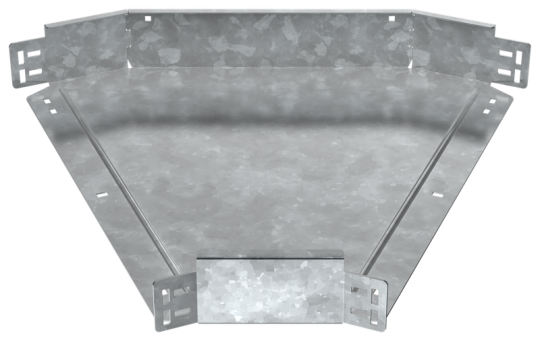

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Толщина металла: 2.0 мм
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Ширина ответвления: 500 мм
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Ширина: 500 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Высота кабельного лотка : 100 мм
• Вес: 4,97 кг
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Длина: 610 мм
• Материал: Сталь
• Изменение направления: Горизонтальный (-ая)
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
