ESCA 7 Поворот 45град 100х500-2,0 IEK ES7-PG-45-100-500-20

Описание

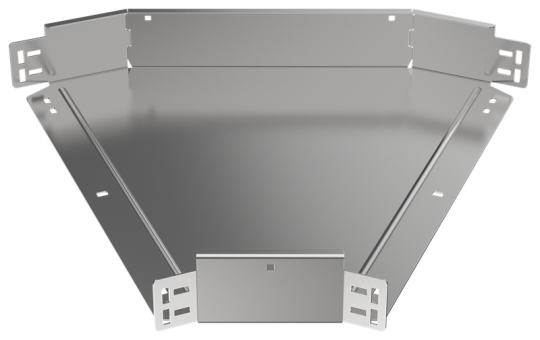

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Класс стойкости к коррозии: 2
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Ширина: 500 мм
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Модель или исполнение: Интегрированный разъем
• Длина: 610 мм
• Температура эксплуатации: -50...40 °C
• Вес: 4,59 кг
• Отклонение - угол : 45
• Материал: Сталь
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Изменение направления: Горизонтальный (-ая)
• Толщина металла: 2.0 мм
• Ширина ответвления: 500 мм
