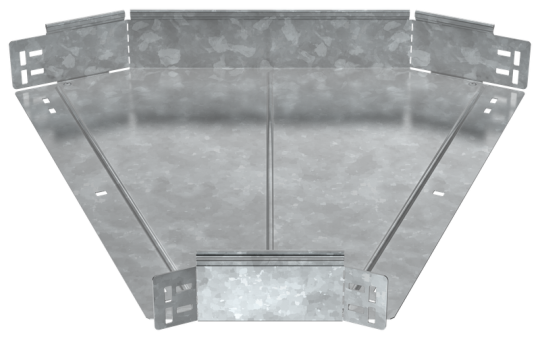

ESCA 7 Поворот 45град 100х500-1,5 HDZ IEK ES7-PG-45-100-500-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вес: 3,84 кг
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Длина: 608 мм
• Нержавеющая сталь травлёная: Нет
• Ширина: 500 мм
• Отклонение - угол : 45
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 500 мм
• Толщина цинкового покрытия: 55 мкм
• Толщина металла: 1.5 мм
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Материал: Сталь
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Изменение направления: Горизонтальный (-ая)
• Высота кабельного лотка : 100 мм
