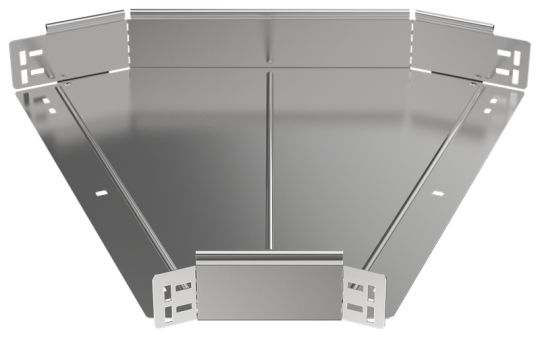

ESCA 7 Поворот 45град 100х500-1,5 IEK ES7-PG-45-100-500-15

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Модель или исполнение: Интегрированный разъем
• Вес: 3,6 кг
• Класс стойкости к коррозии: 2
• Подходит для обеспеч целостности цепи: Нет
• Толщина цинкового покрытия: 10 мкм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Изменение направления: Горизонтальный (-ая)
• Ширина: 500 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Длина: 608 мм
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Ширина ответвления: 500 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
