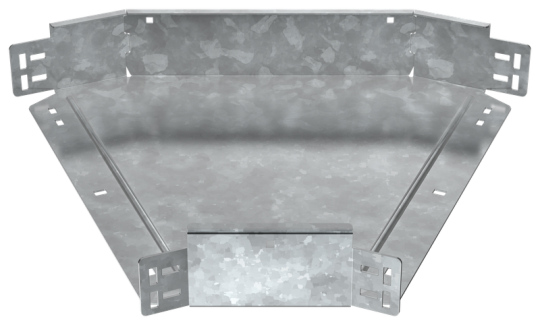

ESCA 7 Поворот 45град 100х400-2,0 HDZ IEK ES7-PG-45-100-400-20-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Ширина: 400 мм
• Материал: Сталь
• Толщина металла: 2.0 мм
• Вес: 3,84 кг
• Ширина ответвления: 400 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Горизонтальный (-ая)
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Длина: 533 мм
• Монтажная температура: -50...40 °C
