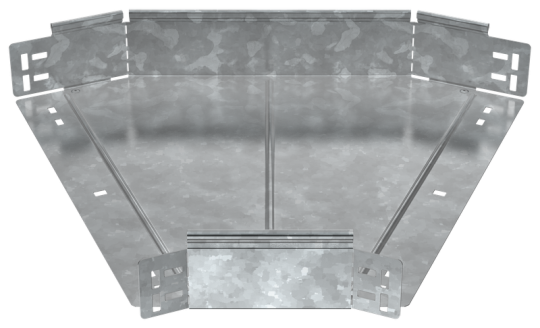

ESCA 7 Поворот 45град 100х400-1,5 HDZ IEK ES7-PG-45-100-400-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Отклонение - угол : 45
• Цвет: Светло-серый
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Ширина: 400 мм
• Перфорация в основании для монтажа: Нет
• Модель или исполнение: Интегрированный разъем
• Вес: 2,98 кг
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Изменение направления: Горизонтальный (-ая)
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Ширина ответвления: 400 мм
• Подходит для обеспеч целостности цепи: Нет
• Длина: 531 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Толщина металла: 1.5 мм
