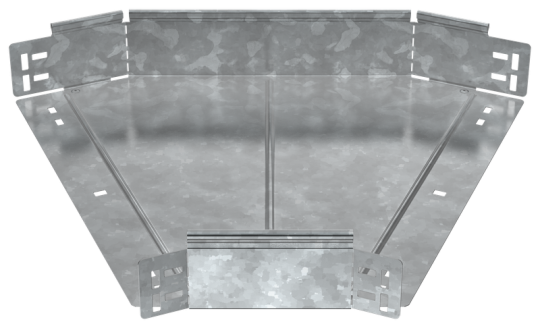

ESCA 7 Поворот 45град 100х300-1,5 HDZ IEK ES7-PG-45-100-300-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Ширина: 300 мм
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Длина: 454 мм
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.5 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Изменение направления: Горизонтальный (-ая)
• Вес: 2,2 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 100 мм
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 300 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
