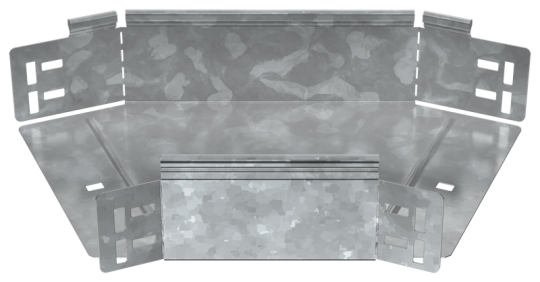

ESCA 7 Поворот 45град 100х200-1,5 HDZ IEK ES7-PG-45-100-200-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Толщина металла: 1.5 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Длина: 377 мм
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Вес: 1,54 кг
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Изменение направления: Горизонтальный (-ая)
• Высота кабельного лотка : 100 мм
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 200 мм
• Нержавеющая сталь травлёная: Нет
