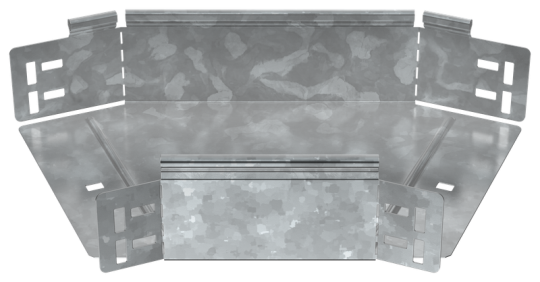

ESCA 7 Поворот 45град 100х150-1,5 HDZ IEK ES7-PG-45-100-150-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Температура эксплуатации: -50...40 °C
• Вес: 1,24 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Толщина металла: 1.5 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 55 мкм
• Цвет: Светло-серый
• Длина: 339 мм
• Ширина ответвления: 150 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Ширина: 150 мм
