Описание

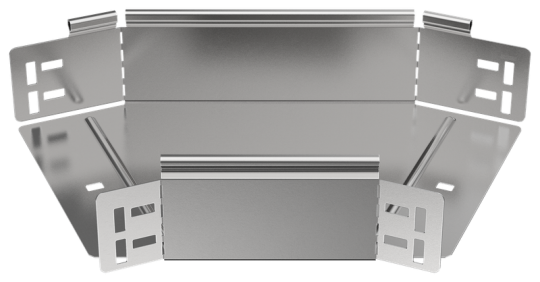

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Вес: 1,16 кг
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Изменение направления: Горизонтальный (-ая)
• Толщина металла: 1.5 мм
• Перфорированная боковая стенка : Нет
• Длина: 339 мм
• Монтажная температура: -50...40 °C
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Номер цвета RAL: 7047
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина ответвления: 150 мм
• Вид или марка материала: Прочее
• Ширина: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
