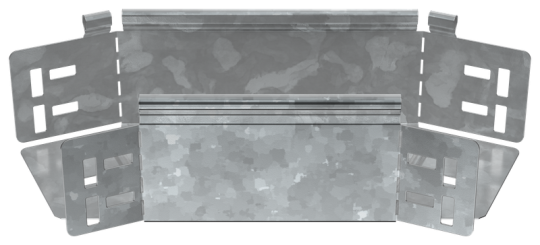

ESCA 7 Поворот 45град 100х100-1,5 HDZ IEK ES7-PG-45-100-100-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Ширина: 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Длина: 301 мм
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Вес: 0,98 кг
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Высота кабельного лотка : 100 мм
• Изменение направления: Горизонтальный (-ая)
• Отклонение - угол : 45
• Класс стойкости к коррозии: 6
