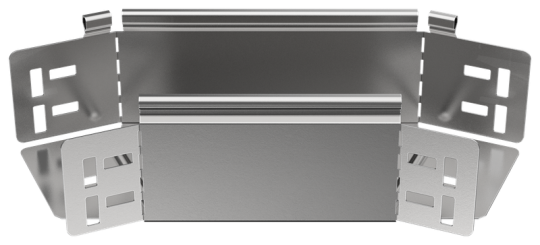

ESCA 7 Поворот 45град 100х100-1,5 IEK ES7-PG-45-100-100-15

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Вид или марка материала: Прочее
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Длина: 301 мм
• Ширина: 100 мм
• Толщина цинкового покрытия: 10 мкм
• Изменение направления: Горизонтальный (-ая)
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Вес: 0,92 кг
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 100 мм
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
