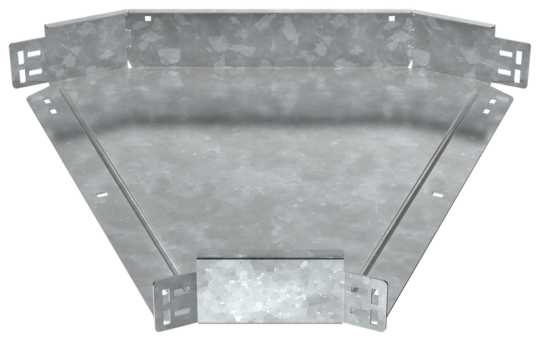

ESCA 7 Поворот 45град 80х500-2,0 HDZ IEK ES7-PG-45-080-500-20-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Толщина металла: 2.0 мм
• Длина: 610 мм
• Ширина ответвления: 500 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Ширина: 500 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вес: 4,7 кг
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Изменение направления: Горизонтальный (-ая)
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Материал: Сталь
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 45
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
