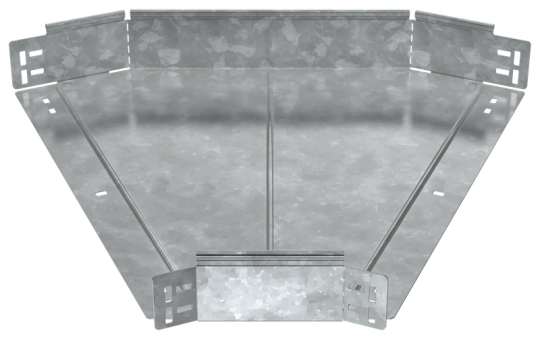

ESCA 7 Поворот 45град 80х500-1,5 HDZ IEK ES7-PG-45-080-500-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.5 мм
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Горизонтальный (-ая)
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Вес: 3,64 кг
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Ширина: 500 мм
• Ширина ответвления: 500 мм
• Отклонение - угол : 45
• Длина: 608 мм
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
