Описание

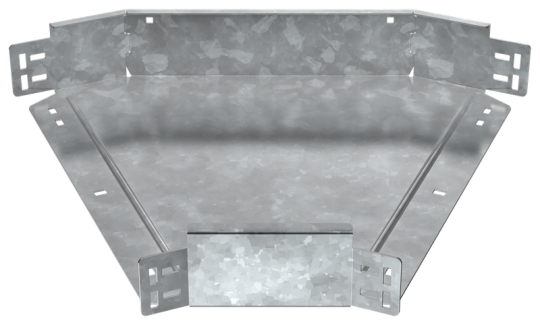

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Толщина металла: 2.0 мм
• Толщина цинкового покрытия: 55 мкм
• Ширина ответвления: 300 мм
• Цвет: Светло-серый
• Высота кабельного лотка : 80 мм
• Вес: 2,63 кг
• Перфорированная боковая стенка : Нет
• Ширина: 300 мм
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 457 мм
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Отклонение - угол : 45
