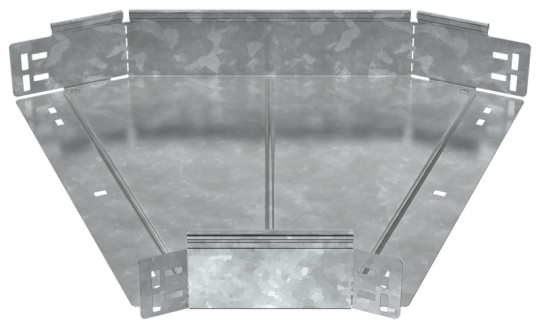

ESCA 7 Поворот 45град 80х300-1,5 HDZ IEK ES7-PG-45-080-300-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 80 мм
• Класс стойкости к коррозии: 6
• Вес: 2,04 кг
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 300 мм
• Ширина ответвления: 300 мм
• Длина: 454 мм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 80 мм
• Модель или исполнение: Интегрированный разъем
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Степень защиты - IP: IP00
• Изменение направления: Горизонтальный (-ая)
