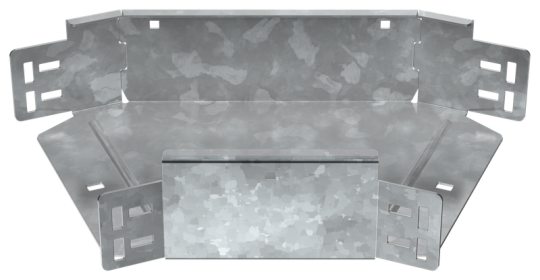

ESCA 7 Поворот 45град 80х200-2,0 HDZ IEK ES7-PG-45-080-200-20-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Вес: 1,81 кг
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 2.0 мм
• Длина: 380 мм
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Изменение направления: Горизонтальный (-ая)
• Ширина: 200 мм
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 200 мм
• Высота кабельного лотка : 80 мм
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Степень защиты - IP: IP00
