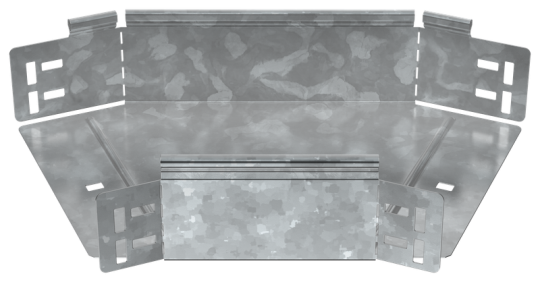

ESCA 7 Поворот 45град 80х200-1,5 HDZ IEK ES7-PG-45-080-200-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Вес: 1,4 кг
• Температура эксплуатации: -50...40 °C
• Материал: Сталь
• Ширина: 200 мм
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 55 мкм
• Длина: 377 мм
• Класс стойкости к коррозии: 6
• Ширина ответвления: 200 мм
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Изменение направления: Горизонтальный (-ая)
