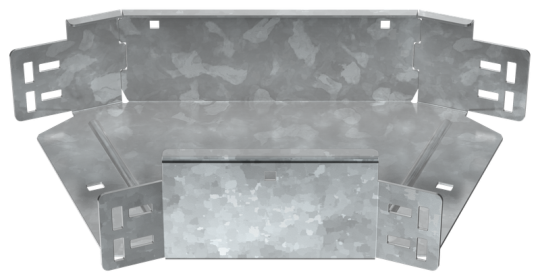

ESCA 7 Поворот 45град 80х150-2,0 HDZ IEK ES7-PG-45-080-150-20-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Ширина: 150 мм
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Длина: 342 мм
• Вес: 1,44 кг
• Изменение направления: Горизонтальный (-ая)
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 150 мм
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
• Толщина металла: 2.0 мм
