ESCA 7 Поворот 45град 80х150-1,5 HDZ IEK ES7-PG-45-080-150-15-HDZ

Описание

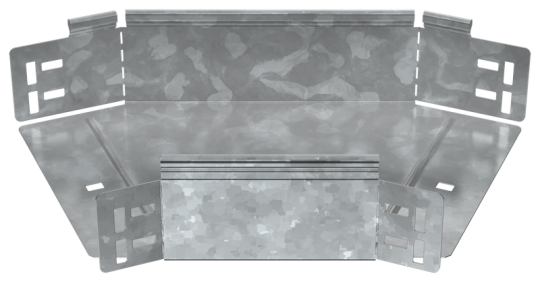

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Ширина ответвления: 150 мм
• Материал: Сталь
• Вес: 1,12 кг
• Перфорация в основании для монтажа: Нет
• Ширина: 150 мм
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 45
• Изменение направления: Горизонтальный (-ая)
• Длина: 339 мм
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
