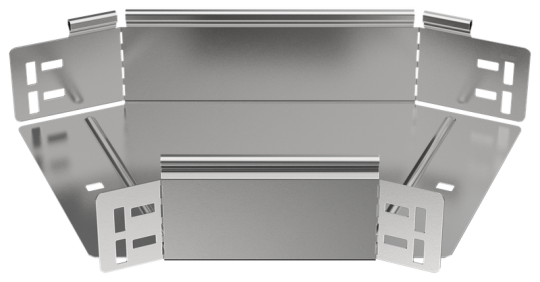

ESCA 7 Поворот 45град 80х150-1,5 IEK ES7-PG-45-080-150-15

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Длина: 339 мм
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Материал: Сталь
• Толщина цинкового покрытия: 10 мкм
• Класс стойкости к коррозии: 2
• Изменение направления: Горизонтальный (-ая)
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Ширина ответвления: 150 мм
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 150 мм
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Степень защиты - IP: IP00
• Высота кабельного лотка : 80 мм
• Вес: 1,05 кг
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
