Описание

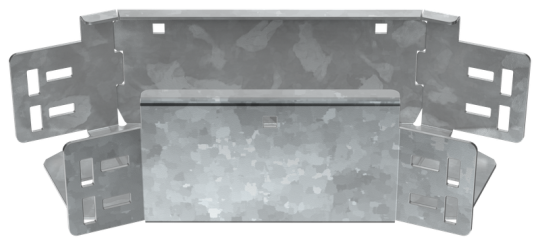

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 2.0 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 80 мм
• Цвет: Светло-серый
• Ширина ответвления: 100 мм
• Изменение направления: Горизонтальный (-ая)
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,12 кг
• Номер цвета RAL: 7047
• Длина: 304 мм
• Ширина: 100 мм
• Толщина цинкового покрытия: 55 мкм
