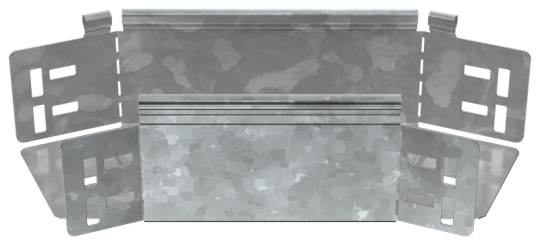

ESCA 7 Поворот 45град 80х100-1,5 HDZ IEK ES7-PG-45-080-100-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 0,86 кг
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Ширина: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Длина: 301 мм
• Изменение направления: Горизонтальный (-ая)
• Номер цвета RAL: 7047
• Толщина металла: 1.5 мм
