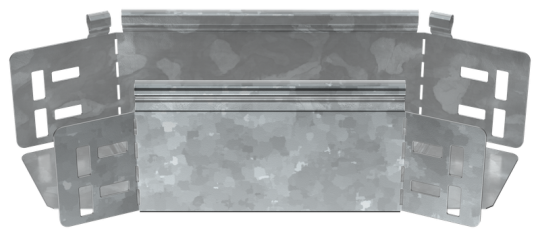

ESCA 7 Поворот 45град 80х80-1,5 HDZ IEK ES7-PG-45-080-080-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 80 мм
• Высота: 80 мм
• Ширина: 80 мм
• Отклонение - угол : 45
• Толщина металла: 1.5 мм
• Ширина ответвления: 80 мм
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Изменение направления: Горизонтальный (-ая)
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Длина: 286 мм
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 80 мм
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Монтажная температура: -50...40 °C
• Вес: 0,76 кг
