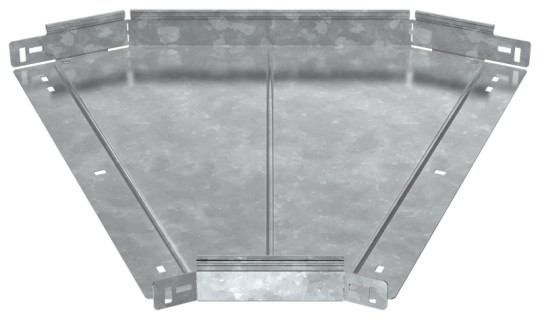

ESCA 7 Поворот 45град 50х600-1,5 HDZ IEK ES7-PG-45-050-600-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 55 мкм
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Ширина: 600 мм
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Горизонтальный (-ая)
• Перфорированная боковая стенка : Нет
• Материал: Сталь
• Номер цвета RAL: 7047
• Длина: 684 мм
• Высота кабельного лотка : 50 мм
• Вес: 4,24 кг
• Класс стойкости к коррозии: 6
• Ширина ответвления: 600 мм
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
