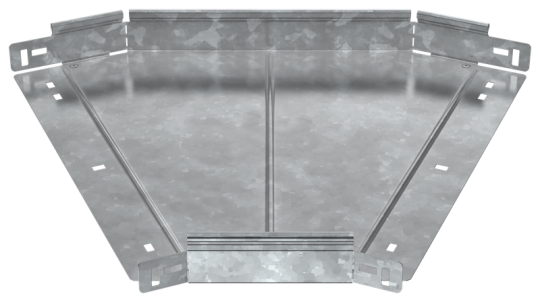

ESCA 7 Поворот 45град 50х400-1,5 HDZ IEK ES7-PG-45-050-400-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Ширина ответвления: 400 мм
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Материал: Сталь
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вес: 2,5 кг
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Горизонтальный (-ая)
• Толщина цинкового покрытия: 55 мкм
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Перфорированная боковая стенка : Нет
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 531 мм
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.5 мм
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Ширина: 400 мм
