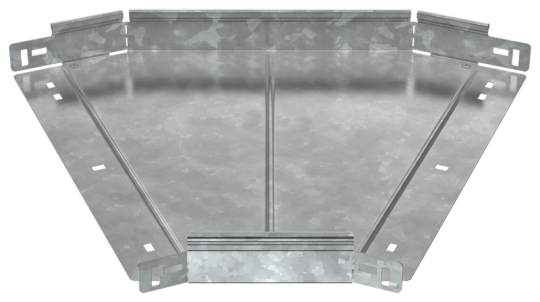

ESCA 7 Поворот 45град 50х300-1,5 HDZ IEK ES7-PG-45-050-300-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Толщина металла: 1.5 мм
• Вес: 1,8 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Ширина: 300 мм
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Материал: Сталь
• Длина: 454 мм
• Монтажная температура: -50...40 °C
• Ширина ответвления: 300 мм
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Высота кабельного лотка : 50 мм
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
