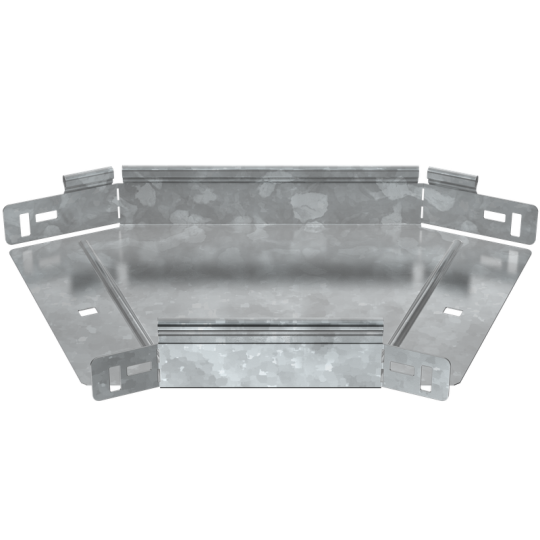

ESCA 7 Поворот 45град 50х200-1,5 HDZ IEK ES7-PG-45-050-200-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.5 мм
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Материал: Сталь
• Ширина ответвления: 200 мм
• Длина: 377 мм
• Перфорированная боковая стенка : Нет
• Ширина: 200 мм
• Подходит для обеспеч целостности цепи: Нет
• Вес: 1,18 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Изменение направления: Горизонтальный (-ая)
• Толщина цинкового покрытия: 55 мкм
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 50 мм
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
