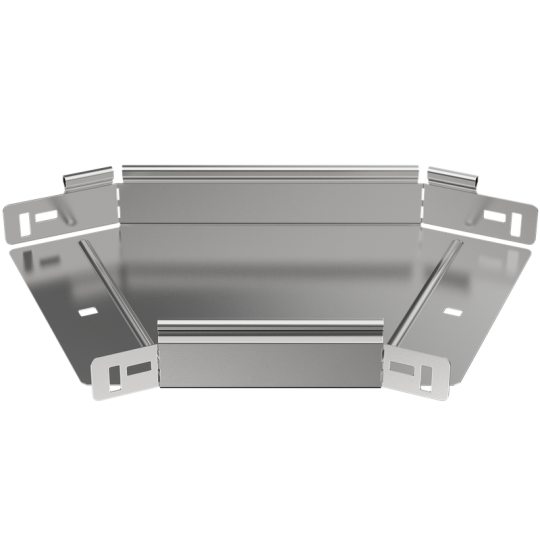

ESCA 7 Поворот 45град 50х200-1,5 IEK ES7-PG-45-050-200-15

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Толщина металла: 1.5 мм
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Вес: 1,11 кг
• Длина: 377 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Ширина ответвления: 200 мм
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Изменение направления: Горизонтальный (-ая)
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 7047
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 45
• Класс стойкости к коррозии: 2
• Ширина: 200 мм
