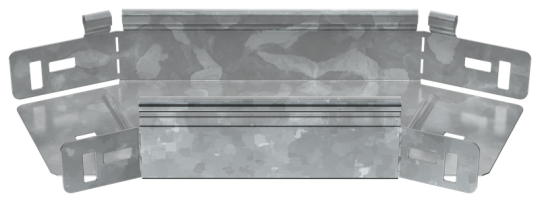

ESCA 7 Поворот 45град 50х100-1,5 HDZ IEK ES7-PG-45-050-100-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 50 мм
• Изменение направления: Горизонтальный (-ая)
• Температура эксплуатации: -50...40 °C
• Вес: 0,68 кг
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Ширина ответвления: 100 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.5 мм
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Длина: 301 мм
• Ширина: 100 мм
