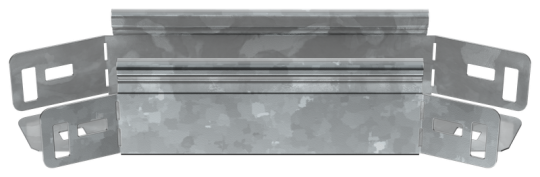

ESCA 7 Поворот 45град 50х50-1,5 HDZ IEK ES7-PG-45-050-050-15-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Длина: 249 мм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 50 мм
• Толщина металла: 1.5 мм
• Толщина цинкового покрытия: 55 мкм
• Ширина: 50 мм
• Изменение направления: Горизонтальный (-ая)
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Вес: 0,44 кг
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 50 мм
• Нержавеющая сталь травлёная: Нет
