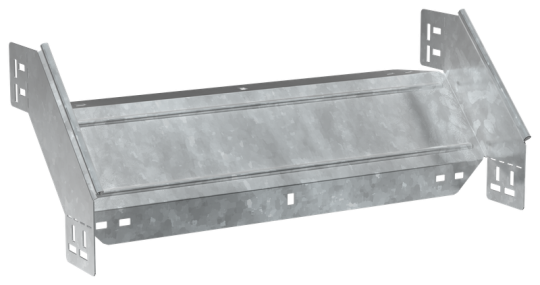

ESCA 5 Поворот верт. внеш. 90град 100х600-1,2 HDZ IEK ES5-PV-90-100-600-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Ширина ответвления: 600 мм
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Номер цвета RAL: 7047
• Ширина: 600 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 1,73 кг
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Толщина металла: 1.2 мм
• Длина: 301 мм
• Высота кабельного лотка : 100 мм
