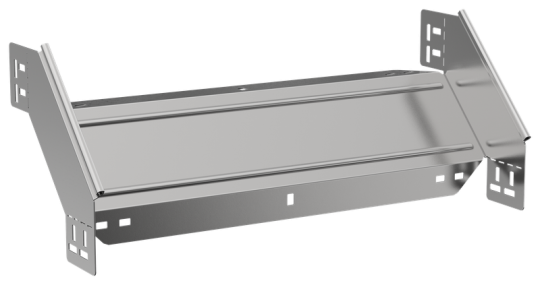

ESCA 5 Поворот верт. внеш. 90град 100х600-1,2 IEK ES5-PV-90-100-600-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 600 мм
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 2
• Длина: 301 мм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Изменение направления: Вертикально ниспадающий (внешний)
• Степень защиты - IP: IP00
• Вес: 1,6 кг
• Ширина ответвления: 600 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
