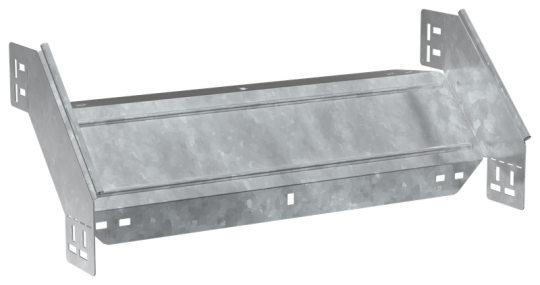

ESCA 5 Поворот верт. внеш. 90град 100х500-1,2 HDZ IEK ES5-PV-90-100-500-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Отклонение - угол : 90
• Модель или исполнение: Интегрированный разъем
• Цвет: Светло-серый
• Длина: 301 мм
• Материал: Сталь
• Вес: 1,54 кг
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Вертикально ниспадающий (внешний)
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 500 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 500 мм
