Описание

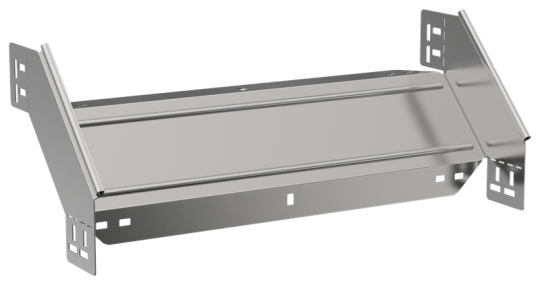

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Вес: 1,42 кг
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Ширина: 500 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Высота кабельного лотка : 100 мм
• Отклонение - угол : 90
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вид или марка материала: Прочее
• Ширина ответвления: 500 мм
• Длина: 301 мм
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
