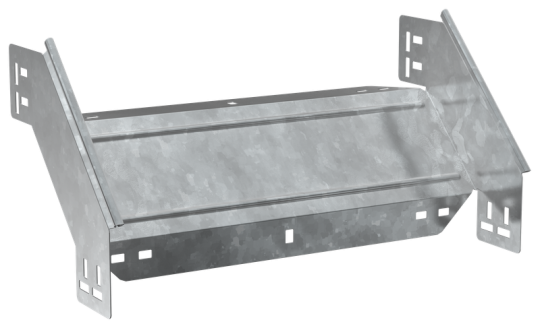

ESCA 5 Поворот верт. внеш. 90град 100х400-1,2 HDZ IEK ES5-PV-90-100-400-12-HDZ

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Вес: 1,34 кг
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Цвет: Светло-серый
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Класс стойкости к коррозии: 6
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Номер цвета RAL: 7047
• Материал: Сталь
• Ширина: 400 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Высота кабельного лотка : 100 мм
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Длина: 301 мм
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 400 мм
• Монтажная температура: -50...40 °C
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Степень защиты - IP: IP00
