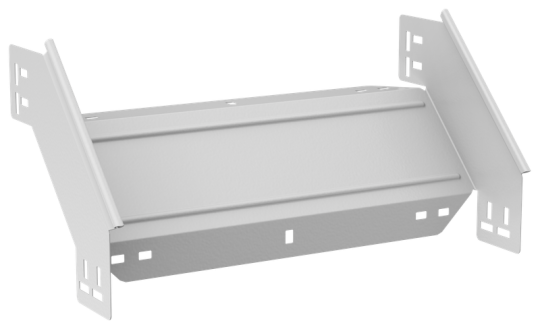

ESCA 5 Поворот верт. внеш. 90град 100х300-1,2 RAL 9016 IEK ES5-PV-90-100-300-12-RGA

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Вертикально ниспадающий (внешний)
• Вид или марка материала: Прочее
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Модель или исполнение: Интегрированный разъем
• Вес: 1,07 кг
• Высота кабельного лотка : 100 мм
• Цвет: Чисто белый
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Ширина ответвления: 300 мм
• Степень защиты - IP: IP00
• Номер цвета RAL: 9016
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Перфорация в основании для монтажа: Нет
• Длина: 301 мм
• Ширина: 300 мм
