Описание

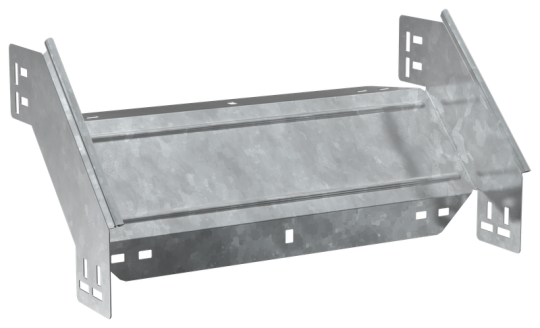

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Длина: 301 мм
• Монтажная температура: -50...40 °C
• Ширина ответвления: 300 мм
• Толщина цинкового покрытия: 55 мкм
• Толщина металла: 1.2 мм
• Ширина: 300 мм
• Изменение направления: Вертикально ниспадающий (внешний)
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Вес: 1,14 кг
• Номер цвета RAL: 7047
• Отклонение - угол : 90
