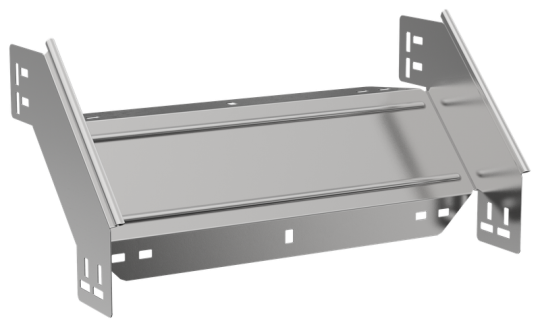

ESCA 5 Поворот верт. внеш. 90град 100х300-1,2 IEK ES5-PV-90-100-300-12

Описание

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Ширина ответвления: 300 мм
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Изменение направления: Вертикально ниспадающий (внешний)
• Вес: 1,05 кг
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Длина: 301 мм
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Высота кабельного лотка : 100 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Ширина: 300 мм
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Отклонение - угол : 90
